2478.25.00200. Zespół podnośników z prowadzeniem słupowym
Opis:

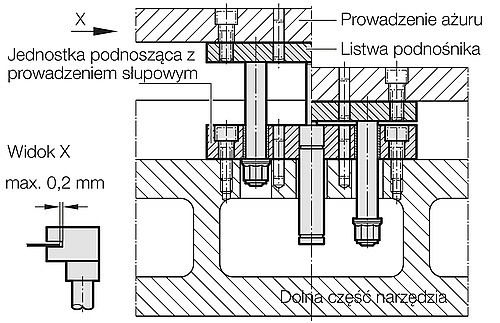

Możliwość regulacji ciśnienia nabicia oraz rozmieszczenia zespolonego za pośrednictwem spodu rury cylindrycznej. Do zamocowania prowadnicy pasa blachy na listwie podnośników należy użyć przewidzianych gwintów. Zalecamy dobranie prowadnicy pasa blachy do maks. szerokości materiału +0,4 mm (po 0,2 mm na każdą stronę) (widok X). Jeżeli będzie się korzystać z kilku podnośników, to żeby uniknąć przewymiarowania należy zakołkować tylko jeden na sztukę. Uwaga:
Zespół podnoszący jest wyposażony w sprężynę gazową naciskową typu 2480.21.00200.
Siła początkowa sprężyny: 200 daN
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 25 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 80 do 100 (w temp. 20°C)

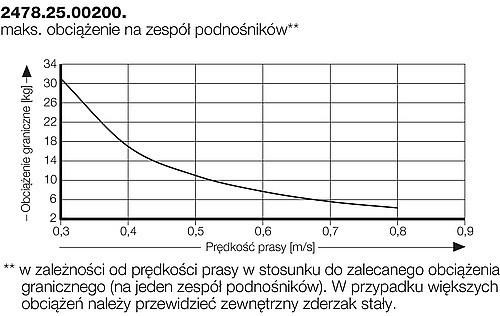

Maks. prędkość pręta tłoka: patrz wykres
Maks. skok użyteczny: 95%
Numer katalogowy zestawu naprawczego: 2480.21.00150
Określenie sił sprężyn, patrz wykres w rozdziale F - 2480.21.
Możliwość regulacji ciśnienia nabicia oraz rozmieszczenia zespolonego za pośrednictwem spodu rury cylindrycznej. Do zamocowania prowadnicy pasa blachy na listwie podnośników należy użyć przewidzianych gwintów. Zalecamy dobranie prowadnicy pasa blachy do maks. szerokości materiału +0,4 mm (po 0,2 mm na każdą stronę) (widok X). Jeżeli będzie się korzystać z kilku podnośników, to żeby uniknąć przewymiarowania należy zakołkować tylko jeden na sztukę. Uwaga:
Zespół podnoszący jest wyposażony w sprężynę gazową naciskową typu 2480.21.00200.
Siła początkowa sprężyny: 200 daN
Medium podciśnieniem: azot – N2
Maks. ciśnienie napełniania: 180 bar
Min. ciśnienie napełniania: 25 bar
Temperatura robocza: 0°C do +80°C
Zależny od temp.wzrost siły: ± 0,3%/°C
Zalec. maks. liczba skoków/min:
ok. 80 do 100 (w temp. 20°C)
Maks. prędkość pręta tłoka: patrz wykres
Maks. skok użyteczny: 95%
Numer katalogowy zestawu naprawczego: 2480.21.00150
Określenie sił sprężyn, patrz wykres w rozdziale F - 2480.21.
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.
Produkty
Pokazuje 1-10 z 10 pozycje
| SKU | S | SA | |
|---|---|---|---|
| 2478.25.00200.025 | 23 mm | 24 | |
| 2478.25.00200.038 | 36 mm | 37 | |
| 2478.25.00200.050 | 48 mm | 49 | |
| 2478.25.00200.063 | 61.5 mm | 62 | |
| 2478.25.00200.080 | 78 mm | 79 | |
| 2478.25.00200.100 | 98 mm | 99 | |
| 2478.25.00200.125 | 123 mm | 124 | |
| 2478.25.00200.150 | 148 mm | 149 | |
| 2478.25.00200.175 | 173 mm | 174 | |
| 2478.25.00200.200 | 198 mm | 199 |
