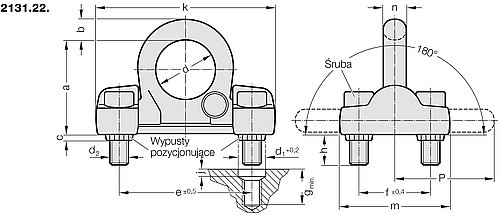

2131.22. Ucho nośne uchylne
Opis:
Śruby mocujące zabezpieczone są za pomocą wypustów pozycjonujących przed działaniem obciążeń skręcających i ścinających. Odwracane ucho koloru czerwonego. Uwaga:
1) Wywiercić wstępnie otwory pod wypusty pozycjonujące.
2) Zamocować uchwyt pierścieniowy w wypuście i wykonać otwory gwintowane.
Nie przekrzywiać podczas wkręcania.
Zob. również obciążenie uch transportowych.
Połączenie gwintowe w pobliżu ładunku musi być dostosowane do wartości przyłożonej siły. Zamocowanie:
Stosować wyłącznie śruby skontrolowane w 100% pod kątem pęknięć.
Po dłuższym okresie eksploatacji sprawdzić, czy śruby są należycie dokręcone.
Minimalna jakość śrub – zob. tabela, wartość Y.

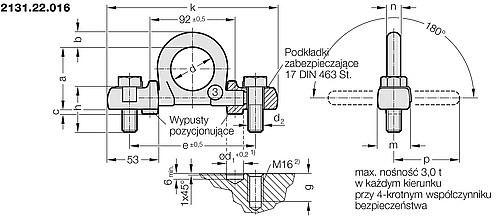

2131.22.016.: Stosować wyłącznie śruby z łbem sześciokątnym wg ISO 4014. Dokręcić i zabezpieczyć śruby po podłożeniu blach zabezpieczających (z momentem 120 Nm).
2131.22.020./030.: Stosować wyłącznie śruby z łbem walcowym i gniazdem sześciokątnym opatrzone wg ISO 4762 (2131.22.020 z momentem 300 Nm, 2131.22.030 z momentem 600 Nm).
Śruby mocujące zabezpieczone są za pomocą wypustów pozycjonujących przed działaniem obciążeń skręcających i ścinających. Odwracane ucho koloru czerwonego. Uwaga:
1) Wywiercić wstępnie otwory pod wypusty pozycjonujące.
2) Zamocować uchwyt pierścieniowy w wypuście i wykonać otwory gwintowane.
Nie przekrzywiać podczas wkręcania.
Zob. również obciążenie uch transportowych.
Połączenie gwintowe w pobliżu ładunku musi być dostosowane do wartości przyłożonej siły. Zamocowanie:
Stosować wyłącznie śruby skontrolowane w 100% pod kątem pęknięć.
Po dłuższym okresie eksploatacji sprawdzić, czy śruby są należycie dokręcone.
Minimalna jakość śrub – zob. tabela, wartość Y.
2131.22.016.: Stosować wyłącznie śruby z łbem sześciokątnym wg ISO 4014. Dokręcić i zabezpieczyć śruby po podłożeniu blach zabezpieczających (z momentem 120 Nm).
2131.22.020./030.: Stosować wyłącznie śruby z łbem walcowym i gniazdem sześciokątnym opatrzone wg ISO 4762 (2131.22.020 z momentem 300 Nm, 2131.22.030 z momentem 600 Nm).
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.
Produkty
Pokazuje 1-10 z 3 pozycje
| SKU | Udźwig nominalny | Średnica pierścienia | |
|---|---|---|---|
| 2131.22.016 | 3 t | 67 mm | |
| 2131.22.020 | 10 t | 102 mm | |
| 2131.22.030 | 16 t | 131 mm |
