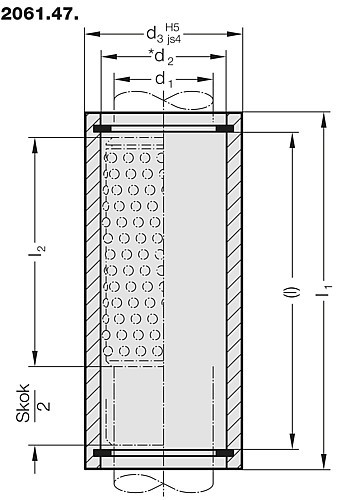

2061.47. Tuleja prowadząca pod koszyk kulkowy, z ogranicznikiem skoku
Material:
Stal narzędziowa, hartowana 62 ± 2 HRC Wykonanie:
Gładzone bieżnie.
Średnica montażowa szlifowana na gładko. Klejenie precyzyjne:
Dokładność pozycjonowania zapewnia otwór przyłączeniowy H5 pasowania przylgowego dokładnego. Klej do pasowania (nr zamówienia 281.648) służy wyłącznie do ustalania elementów mocujących.
Zalety kleju do pasowania:
– wysoka dokładność i stabilność
– bezproblemowa wymienność
Nie zalecamy wciskania tulei prowadzącej, ponieważ spowoduje to niedopuszczalną zmianę jej geometrii. Uwaga:
↗ Opis prowadzeń kulkowych – zob. na początku rozdziału D.
*↗ Naprężenie wstępne – zob. klasyfikacja dokładności pasowania na początku rozdziału D.
↗ Pasujące kombinacje prowadzeń zob. w tabeli na początku rozdziału D.
↗ Wytyczne montażu / tabele wymiarów znajdują się na końcu rozdziału D. Pole tolerancji:
żółte = .10
zielone = .20
czerwone = .30
Stal narzędziowa, hartowana 62 ± 2 HRC Wykonanie:
Gładzone bieżnie.
Średnica montażowa szlifowana na gładko. Klejenie precyzyjne:
Dokładność pozycjonowania zapewnia otwór przyłączeniowy H5 pasowania przylgowego dokładnego. Klej do pasowania (nr zamówienia 281.648) służy wyłącznie do ustalania elementów mocujących.
Zalety kleju do pasowania:
– wysoka dokładność i stabilność
– bezproblemowa wymienność
Nie zalecamy wciskania tulei prowadzącej, ponieważ spowoduje to niedopuszczalną zmianę jej geometrii. Uwaga:
↗ Opis prowadzeń kulkowych – zob. na początku rozdziału D.
*↗ Naprężenie wstępne – zob. klasyfikacja dokładności pasowania na początku rozdziału D.
↗ Pasujące kombinacje prowadzeń zob. w tabeli na początku rozdziału D.
↗ Wytyczne montażu / tabele wymiarów znajdują się na końcu rozdziału D. Pole tolerancji:
żółte = .10
zielone = .20
czerwone = .30
Zaloguj się, aby zobaczyć cenę, dostępność i zamówić produkt.
Produkty
Pokazuje 1-10 z 42 pozycje
| SKU | Średnica przewodnik | Klasyfikacja | Długość podzespołu | |
|---|---|---|---|---|
| 2061.47.015.060.10 | 15 mm | zólty | 60 mm | |
| 2061.47.015.060.20 | 15 mm | zielony | 60 mm | |
| 2061.47.015.060.30 | 15 mm | czerwony | 60 mm | |
| 2061.47.016.060.10 | 16 mm | zólty | 60 mm | |
| 2061.47.016.060.20 | 16 mm | zielony | 60 mm | |
| 2061.47.016.060.30 | 16 mm | czerwony | 60 mm | |
| 2061.47.019.077.10 | 19 mm | zólty | 77 mm | |
| 2061.47.019.077.20 | 19 mm | zielony | 77 mm | |
| 2061.47.019.077.30 | 19 mm | czerwony | 77 mm | |
| 2061.47.020.077.10 | 20 mm | zólty | 77 mm | |
| 2061.47.020.077.20 | 20 mm | zielony | 77 mm | |
| 2061.47.020.077.30 | 20 mm | czerwony | 77 mm | |
| 2061.47.024.077.10 | 24 mm | zólty | 77 mm | |
| 2061.47.024.077.20 | 24 mm | zielony | 77 mm | |
| 2061.47.024.077.30 | 24 mm | czerwony | 77 mm | |
| 2061.47.025.077.10 | 25 mm | zólty | 77 mm | |
| 2061.47.025.077.20 | 25 mm | zielony | 77 mm | |
| 2061.47.025.077.30 | 25 mm | czerwony | 77 mm | |
| 2061.47.030.095.10 | 30 mm | zólty | 95 mm | |
| 2061.47.030.095.20 | 30 mm | zielony | 95 mm | |
| 2061.47.030.095.30 | 30 mm | czerwony | 95 mm | |
| 2061.47.032.095.10 | 32 mm | zólty | 95 mm | |
| 2061.47.032.095.20 | 32 mm | zielony | 95 mm | |
| 2061.47.032.095.30 | 32 mm | czerwony | 95 mm | |
| 2061.47.038.120.10 | 38 mm | zólty | 120 mm | |
| 2061.47.038.120.20 | 38 mm | zielony | 120 mm | |
| 2061.47.038.120.30 | 38 mm | czerwony | 120 mm | |
| 2061.47.040.120.10 | 40 mm | zólty | 120 mm | |
| 2061.47.040.120.20 | 40 mm | zielony | 120 mm | |
| 2061.47.040.120.30 | 40 mm | czerwony | 120 mm | |
| 2061.47.048.120.10 | 48 mm | zólty | 120 mm | |
| 2061.47.048.120.20 | 48 mm | zielony | 120 mm | |
| 2061.47.048.120.30 | 48 mm | czerwony | 120 mm | |
| 2061.47.050.120.10 | 50 mm | zólty | 120 mm | |
| 2061.47.050.120.20 | 50 mm | zielony | 120 mm | |
| 2061.47.050.120.30 | 50 mm | czerwony | 120 mm | |
| 2061.47.060.120.10 | 60 mm | zólty | 120 mm | |
| 2061.47.060.120.20 | 60 mm | zielony | 120 mm | |
| 2061.47.060.120.30 | 60 mm | czerwony | 120 mm | |
| 2061.47.063.120.10 | 63 mm | zólty | 120 mm | |
| 2061.47.063.120.20 | 63 mm | zielony | 120 mm | |
| 2061.47.063.120.30 | 63 mm | czerwony | 120 mm |
